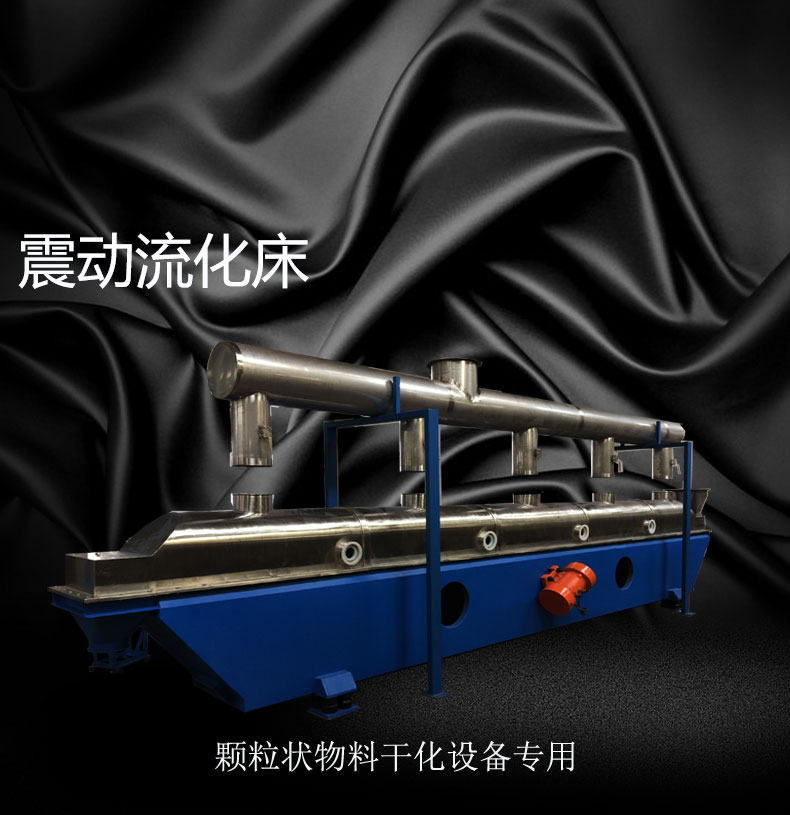

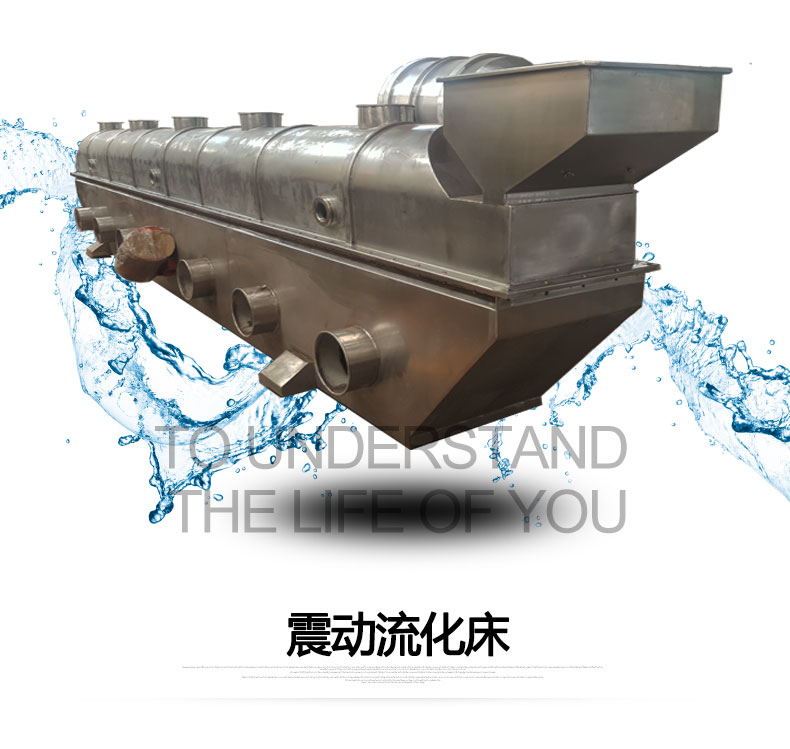

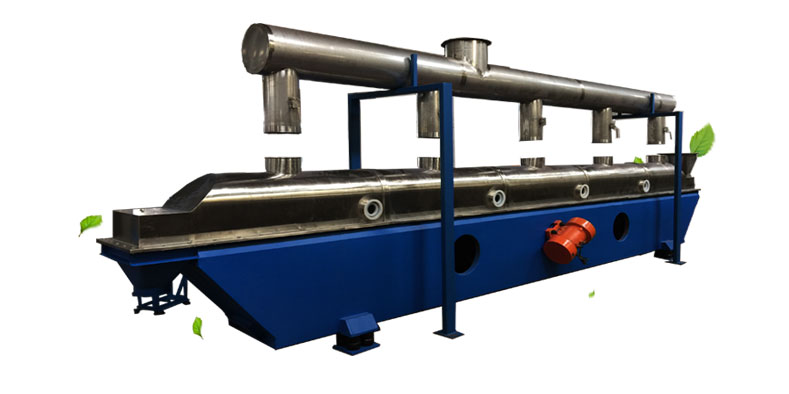

ZLG振動流化床干燥機采用全封閉式的結構，流態化勻稱，無死 空隙和吹穿現象，適應面寬，可獲得均勻的干燥、冷卻制品。
物料自進料口進入機內,在振動力作用下,物料沿水平方向拋擲向 前連續運動,熱風向上穿過流化床同濕料換熱后,濕空氣經旋風分離器 除塵后由排風口排出,干燥物料由排料口排出。
技術參數：
|
機型 |
流化床面積(m2) |
進風溫度( ℃) |
出風溫度( ℃) |
蒸發水份能力(kg/h) |
振動電機 |
|
|
型號 |
功率 |
|||||
|
ZLG3× 0.3 |
0.9 |
70～ 140 |
40～ 70 |
20～ 35 |
ZDS8-6 |
0.75× 2 |
|
ZLG4.5× 0.3 |
1.35 |
70～ 140 |
40～ 70 |
35～ 50 |
ZDS10-6 |
0.75× 2 |
|
ZLG4.5× 0.45 |
0.025 |
70～ 140 |
40～ 70 |
50～ 70 |
ZDS15-6 |
1.1× 2 |
|
ZLG4.5× 0.60 |
0.7 |
70～ 140 |
40～ 70 |
70～ 90 |
ZDS15-6 |
1.1× 2 |
|
ZLG6× 0.45 |
0.7 |
70～ 140 |
40～ 70 |
80～ 100 |
ZDS15-6 |
1.1× 2 |
|
ZLG6× 0.6 |
3.6 |
70～ 140 |
40～ 70 |
100～ 130 |
ZDS20-6 |
1.5× 2 |
|
ZLG6× 0.75 |
4.5 |
70～ 140 |
40～ 70 |
120～ 170 |
ZDS20-6 |
1.5× 2 |
|
ZLG6-0.9 |
5.4 |
70～ 140 |
40～ 70 |
140～ 170 |
ZDS30-6 |
2.2× 2 |
|
ZLG7.5× 0.6 |
4.5 |
70～ 140 |
40～ 70 |
130～ 150 |
ZDS30-6 |
2.2× 2 |
|
ZLG7.5× 0.75 |
5.625 |
70～ 140 |
40～ 70 |
150～ 180 |
ZDS40-6 |
3.0× 2 |
|
ZLG7.5× 0.9 |
6.75 |
70～ 140 |
40～ 70 |
160～ 210 |
ZDS40-6 |
3.0× 2 |
|
ZLG7.5× 1.2 |
9.0 |
70～ 140 |
40～ 70 |
200～ 280 |
ZDS50-6 |
3.7× 2 |
|
ZLG7.5× 1.5 |
11.25 |
70～ 140 |
40～ 70 |
230～ 330 |
ZDS50-6 |
3.7× 2 |
|
ZLG8× 1.8 |
14.4 |
70～ 140 |
40～ 70 |
290～ 420 |
ZDS75-6 |
5.5× 2 |
技術規格
|
尺寸 |
A |
B |
C |
D |
E |
F |
重量 |
|
GZQ3×0.30 |
3000 |
300 |
1350 |
900 |
430 |
1650 |
1250 |
|
GZQ4.5×0.30 |
4500 |
300 |
1350 |
900 |
430 |
1650 |
1250 |
|
GZQ4.5×0.45 |
4500 |
450 |
1550 |
950 |
430 |
1700 |
1670 |
|
GZQ4.5×0.60 |
4500 |
600 |
1650 |
950 |
430 |
1700 |
1670 |
|
GZQ6×0.45 |
6000 |
450 |
1650 |
950 |
430 |
1700 |
2100 |
|
GZQ6×0.60 |
6000 |
600 |
1700 |
1000 |
500 |
1700 |
2410 |
|
GZQ6×0.75 |
6000 |
750 |
1850 |
1000 |
600 |
1850 |
2840 |
|
GZQ6×0.9 |
6000 |
900 |
2000 |
1000 |
600 |
1850 |
3160 |
|
GZQ7.5×0.60 |
7500 |
600 |
1850 |
1000 |
600 |
1850 |
3200 |
|
GZQ7.5×0.75 |
7500 |
750 |
2000 |
1000 |
600 |
1850 |
3600 |
|
GZQ7.5×0.9 |
7500 |
900 |
2100 |
1000 |
600 |
1850 |
4140 |
|
GZQ7.5×1.2 |
7500 |
1200 |
2500 |
1150 |
800 |
2050 |
5190 |
