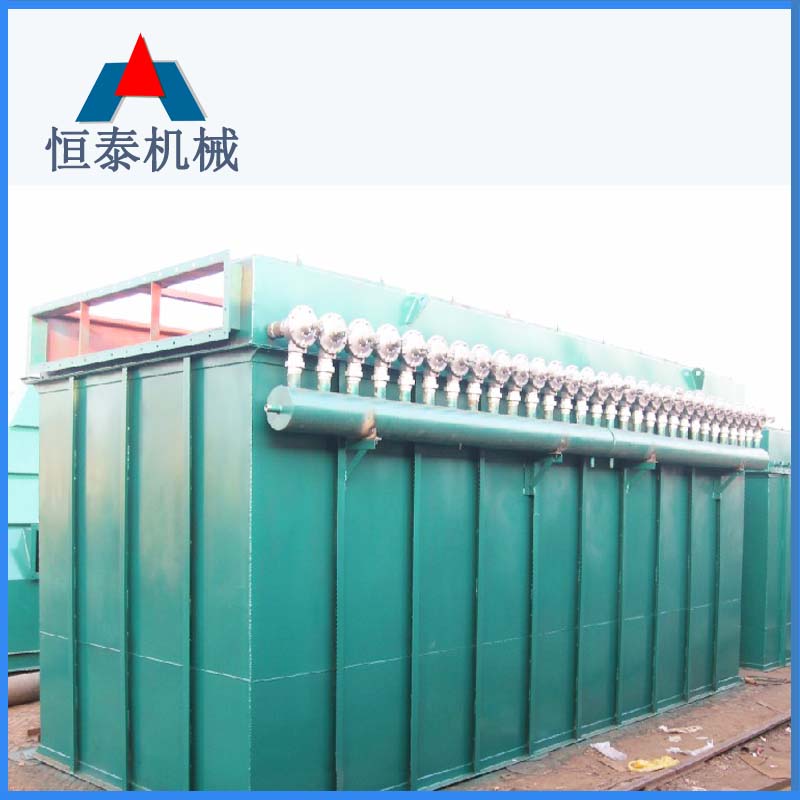

恒泰MC-II方型脈沖布袋除塵器是在MC-Ⅰ型的基礎上經改進修改而成的，它除了具有Ⅰ型除塵效率高、處理風量大、性能穩定、操作維修方便等特點外，還具有比I型使用效果好，不易積粉、應用范圍廣等特點，廣泛應用于糧食食品、化工、建材、醫藥、冶金等行業的通風除塵和粉塵回收。
工作原理
含塵氣體由灰斗（或下部寬敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器（或微差壓控制器）輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，附于濾袋表面的粉塵迅速脫離濾袋落入灰斗（或灰倉）內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。
特點
1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。
應用范圍
廣泛適用于食品、制藥、飼料、冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與粉塵物料的回收。
技術參數
技術指標/型號 |
MC24 |
MC36 |
MC48 |
MC60 |
MC72 |
MC84 |
MC96 |
MC120 |
|
過濾面積(m2) |
18 |
27 |
36 |
45 |
54 |
63 |
72 |
90 |
|
濾袋數量(只) |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
120 |
|
過濾風速(m/s) |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
|
過濾風量(m3/h) |
2160-4300 |
3250-6480 |
4320-8630 |
5400-10800 |
6450-12900 |
7550-15100 |
8650-17300 |
10800-20800 |
|
外形尺寸 |
長 |
1000 |
1400 |
1800 |
2200 |
2600 |
3000 |
3560 |
4360 |
寬×高 |
1450×3660 |
||||||||
清灰裝置 |
脈沖閥數量 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
耗用壓縮空氣量m3 |
0.07 |
0.11 |
0.15 |
0.18 |
0.22 |
0.25 |
0.29 |
0.37 |
|
壓縮空氣壓力(kg/cm3) |
3-6 |
||||||||
